پلان معماری – راهنمای جامع طراحی، اصول، انواع و نکات کلیدی
- نویسنده: محمد خراسانی
- تاریخ انتشار: ۱۴۰۴/۴/۲۴
- آخرین ویرایش: ۱۴۰۴/۴/۲۴
وقتی صحبت از طراحی ساختمان و معماری به میان می‌آید، اولین چیزی که ذهن هر معمار، طراح یا کارفرما را درگیر می‌کند، چیزی نیست جز پلان معماری. این نقشه‌ی هوشمندانه که همه چیز را از چیدمان اتاق‌ها تا ابعاد در و پنجره‌ها و جریان حرکت افراد در فضاها نشان می‌دهد، به‌عنوان نقشه‌ی راه ساخت‌وساز و طراحی مطرح است. این مقاله به شکلی کامل و کاربردی، به بررسی چیستی، اجزاء، انواع، اصول طراحی و مراحل ساخت پلان معماری می‌پردازد.
پلان معماری، نقشه‌ای از نمای بالا به پایین یک فضا یا ساختمان است که در آن موقعیت دیوارها، درها، پنجره‌ها، پله‌ها، مبلمان و سایر عناصر ساختمانی نمایش داده می‌شود. این نقشه معمولاً در مقیاس مشخصی ترسیم می‌شود (معمولاً 1:100 یا 1:50) و نقش حیاتی در انتقال ایده‌های طراحی به تیم‌های اجرایی، پیمانکاران و کارفرمایان دارد.
اما نکته‌ی جالب اینجاست: پلان فقط یک تصویر نیست، بلکه زبان معمار برای گفت‌وگو با تمام ذی‌نفعان پروژه است. با نگاهی به یک پلان، می‌توان فهمید که اتاق خواب کجاست، مسیر رفت‌وآمد چگونه است، یا حتی آیا نور کافی وارد فضا می‌شود یا نه!
هدف از تهیه‌ی پلان، ارائه‌ی یک تصویر دقیق، قابل‌درک و کاربردی از نحوه‌ی توزیع فضاها و ارتباط آن‌ها با یکدیگر است. پلان، نه تنها زیبایی‌شناسی طراحی را منتقل می‌کند، بلکه عملکرد فضاها، رعایت ضوابط فنی و حتی مصرف انرژی را مشخص می‌نماید.
اهمیت پلان به‌قدری بالاست که در فرآیند صدور مجوز ساخت‌وساز نیز نقش تعیین‌کننده دارد. شهرداری‌ها، نهادهای ناظر و مهندسین مجری، همه به پلان معماری برای بررسی و تأیید پروژه‌ها متکی هستند. بدون یک پلان دقیق و اصولی، پروژه نه اجراپذیر است و نه قابل دفاع.
دیوارها ستون فقرات هر پلان هستند. آن‌ها فضاها را تعریف و تفکیک می‌کنند و جایگاه اصلی را در نمایش پلان ایفا می‌کنند. در پلان معماری، دیوارهای باربر، دیوارهای داخلی، تیغه‌ها و حتی دیوارهای کاذب با ضخامت‌ها و نمادهای مختلف مشخص می‌شوند. شناخت تفاوت‌ها میان این عناصر برای درک درست پلان ضروری است.
برخی از دیوارها ممکن است نقش تزئینی یا موقتی داشته باشند، مانند پارتیشن‌های اداری یا دیوارهای جداکننده‌ی فروشگاه‌ها. در حالی که دیوارهای باربر نقش اساسی در پایداری ساختمان دارند و حذف یا جابجایی آن‌ها نیاز به تحلیل سازه‌ای دقیق دارد.
هیچ پلان بدون در و پنجره کامل نیست! درها و پنجره‌ها نه‌تنها عناصر عملکردی فضا محسوب می‌شوند، بلکه بر نورگیری، تهویه، امنیت و حتی زیبایی فضا تأثیر می‌گذارند. در پلان معماری، درها به‌صورت منحنی بازشو و پنجره‌ها به‌صورت خط یا مستطیل مشخص می‌شوند.
همچنین، مشخصات فنی مانند ارتفاع از کف، عرض بازشو، جهت بازشدن درب‌ها و جنس پنجره‌ها معمولاً در جدول جداگانه‌ای به پلان ضمیمه می‌گردد.
برای فهم بهتر از نحوه‌ی استفاده از فضا، معماران معمولاً از مبلمان در پلان استفاده می‌کنند. این کار باعث می‌شود کارفرما تصور دقیق‌تری از مقیاس فضا و کاربرد آن داشته باشد. برای مثال، وقتی یک تخت‌خواب دونفره در یک اتاق خواب قرار می‌گیرد، خواننده‌ی پلان می‌فهمد که آن اتاق مناسب زوج‌هاست.
نمادهایی مانند سرویس بهداشتی، سینک، اجاق‌گاز، میز، صندلی، یخچال و… در پلان به‌صورت ساده و آیکون‌مانند نشان داده می‌شوند. این نمادها استاندارد هستند و معماران حرفه‌ای از مجموعه‌های مخصوص نرم‌افزاری مانند AutoCAD و Revit برای درج آن‌ها استفاده می‌کنند.

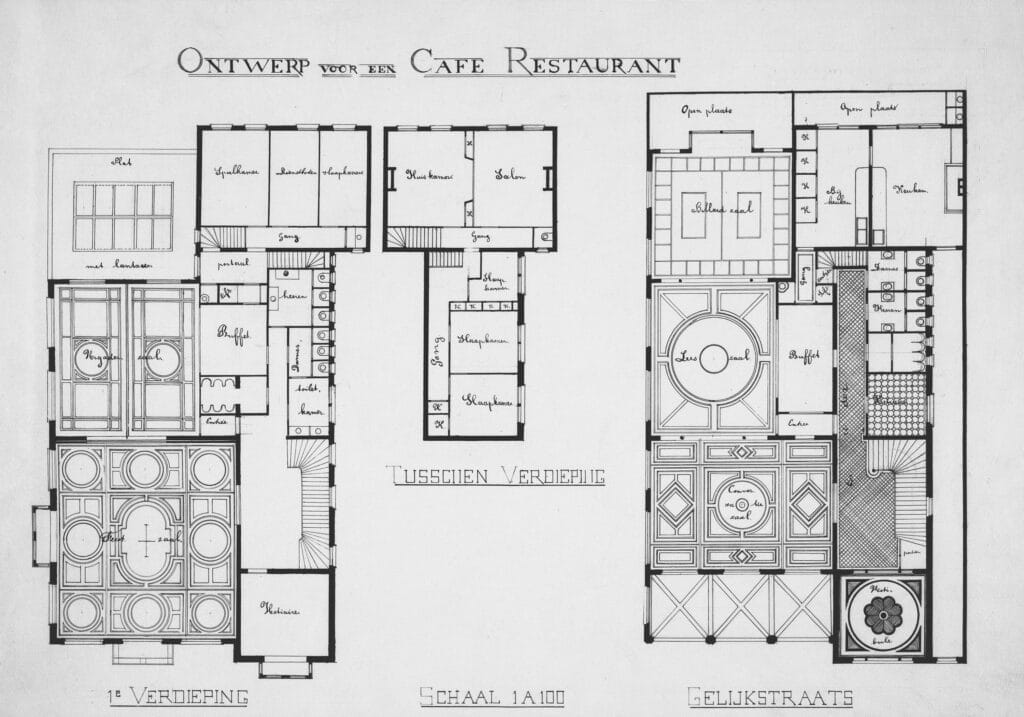

رایج‌ترین نوع پلان، پلان طبقه یا Floor Plan است. این نوع پلان نمای بالا از طبقه‌ی خاصی از ساختمان را نشان می‌دهد و شامل تمام دیوارها، فضاها، بازشوها و مبلمان می‌باشد. پلان طبقه معمولاً برای هر طبقه از ساختمان به‌صورت جداگانه ترسیم می‌شود.
پلان طبقه به پیمانکاران کمک می‌کند تا بدانند دیوارها و ستون‌ها دقیقاً کجا قرار می‌گیرند. همین‌طور تیم برق‌کشی و لوله‌کشی از آن برای تعیین محل عبور لوله‌ها و کابل‌ها استفاده می‌کنند.

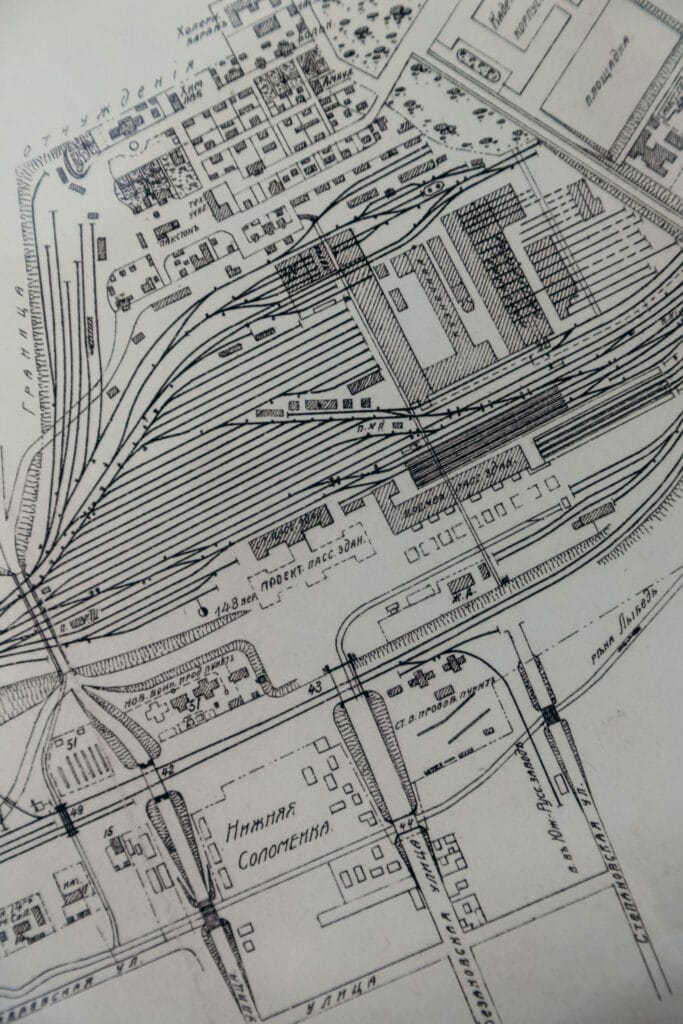

پلان سایت نمای کلی از محل قرارگیری ساختمان در زمین مورد نظر را نشان می‌دهد. در این پلان مواردی مانند مرز زمین، خیابان‌های اطراف، درخت‌ها، پارکینگ، مسیرهای پیاده‌روی و ورودی‌ها مشخص می‌شود.
پلان سایت برای اخذ مجوز ساخت و همچنین بررسی هماهنگی پروژه با محیط اطراف ضروری است. این پلان همچنین شرایط اقلیمی، زاویه تابش آفتاب، مسیر وزش باد و سایر عوامل محیطی را در نظر می‌گیرد.
این پلان نسخه‌ای از پلان طبقه است که در آن جزئیات مبلمان به‌طور کامل نمایش داده می‌شود. پلان مبلمان به طراحان داخلی کمک می‌کند تا از فضا بهترین استفاده را ببرند و حتی طراحی دکوراسیون داخلی را برنامه‌ریزی کنند.
پلان سقف، موقعیت المان‌هایی مثل چراغ‌ها، پنکه‌ها، سیستم تهویه و سقف‌های کاذب را مشخص می‌کند. این پلان به‌ویژه برای معماران داخلی و برق‌کاران بسیار مفید است. پلان برق نیز شامل موقعیت کلیدها، پریزها، تابلو برق و سیم‌کشی‌ها می‌باشد.
یک پلان خوب باید برای انسان طراحی شده باشد، نه فقط برای پر کردن فضا. رعایت ابعاد استاندارد برای حرکت راحت، دسترسی به تجهیزات و راحتی در زندگی روزمره از اصولی است که نباید نادیده گرفته شود. مثلا عرض راهروها باید حداقل ۹۰ سانتی‌متر باشد یا ارتفاع درب ورودی بین ۲ تا ۲.۲ متر استاندارد است.
طراحی باید با در نظر گرفتن افراد سالم، مسن، کودک و حتی افراد دارای معلولیت انجام شود تا پلان از نظر انسانی کامل باشد.
یکی از مهم‌ترین فاکتورها در طراحی پلان، نور طبیعی و تهویه است. اتاق‌ها باید پنجره مناسب داشته باشند تا هوای تازه وارد شود و نور کافی در طول روز تأمین گردد. قرارگیری مناسب پنجره‌ها می‌تواند مصرف انرژی ساختمان را کاهش دهد و سلامت ساکنین را افزایش دهد.
برای مثال، اتاق خواب‌ها معمولاً باید رو به شرق باشند تا صبح‌ها نور طبیعی دریافت کنند، در حالی که پذیرایی می‌تواند در سمت جنوب یا غرب قرار گیرد.
پلان باید عملکردی باشد. یعنی هر فضا هدفی داشته باشد و ارتباط بین فضاها منطقی باشد. آشپزخانه باید به غذاخوری نزدیک باشد، سرویس مهمان باید به ورودی نزدیک باشد، و اتاق‌خواب‌ها در ناحیه‌ی خصوصی خانه قرار گیرند.
توزیع مناسب فضا باعث می‌شود که ساختمان کاربردی‌تر، زیباتر و کارآمدتر باشد.
هر پروژه موفق با تحلیل دقیق شروع می‌شود. در طراحی پلان معماری، شناخت زمین پروژه و موقعیت آن، اولین گام مهم است. معمار باید بداند زمین در چه منطقه‌ای قرار دارد، ابعاد و شکل آن چگونه است، شیب دارد یا صاف است، و چه محدودیت‌های قانونی و شهرسازی در مورد آن وجود دارد.
در کنار بررسی فیزیکی زمین، نیازهای کارفرما نیز باید به‌خوبی شناسایی شوند. آیا پروژه مسکونی است یا تجاری؟ چند نفر از فضا استفاده خواهند کرد؟ سبک زندگی ساکنین چگونه است؟ همه‌ی این موارد به تصمیم‌گیری‌های معماری جهت می‌دهند.
برای مثال، اگر کارفرما خانواده‌ای با فرزند کوچک داشته باشد، باید اتاق کودک نزدیک اتاق والدین طراحی شود. یا اگر پروژه یک دفتر کار است، باید به فضاهای اداری باز و اتاق جلسات توجه شود.
بعد از تحلیل سایت و شناخت نیازها، زمان ایده‌پردازی و ترسیم اسکچ‌های اولیه است. این مرحله بسیار خلاقانه و بصری است. معماران حرفه‌ای معمولاً با دست طراحی می‌کنند و ایده‌های متنوع را بررسی می‌نمایند.
در این مرحله نیازی به دقت میلی‌متری نیست؛ هدف تولید کانسپت‌هایی است که بتوانند راه را برای طراحی نهایی باز کنند. بسیاری از اسکچ‌ها ممکن است کنار گذاشته شوند، اما هر کدام قدمی به سوی طراحی نهایی هستند.
اغلب معماران از ترکیب فرم، عملکرد، نور و حرکت برای خلق پلان‌های اولیه استفاده می‌کنند. گاهی حتی از مفاهیم انتزاعی مثل الهام از طبیعت، فرهنگ محلی یا تاریخ منطقه در شکل‌دهی به پلان بهره می‌برند.
در این مرحله، ایده‌های خام به یک پلان دقیق و اجرایی تبدیل می‌شوند. ترسیم در نرم‌افزارهایی مانند AutoCAD یا Revit انجام می‌شود. در این ترسیمات، ابعاد دقیق، ضخامت دیوارها، اندازه در و پنجره‌ها، مبلمان، سیستم تهویه، برق‌کشی و غیره لحاظ می‌شود.
پلان نهایی باید هم زیباشناسی داشته باشد و هم عملکردی باشد. باید مقررات ملی ساختمان و الزامات شهرداری رعایت شود. در این مرحله همچنین پلان به دیگر نقشه‌های فنی مثل پلان سازه، برق، مکانیک و تاسیسات ارتباط پیدا می‌کند.
یکی از کلیدی‌ترین ویژگی‌های طراحی دقیق، توانایی اجرای آن در محل واقعی است. یک پلان بدون قابلیت اجرا، فقط یک اثر هنری است، نه نقشه‌ای کاربردی.
پلان معماری نه‌تنها باید زیبا و کاربردی باشد، بلکه باید طبق قوانین و استانداردهای ملی و محلی طراحی شود. در ایران، مقررات ملی ساختمان شامل مجموعه‌ای از آیین‌نامه‌هاست که تمام پروژه‌های ساختمانی باید از آن تبعیت کنند.
برای مثال، حداقل نورگیری اتاق خواب‌ها، تعداد سرویس‌های بهداشتی، عرض پله‌ها، ابعاد پارکینگ‌ها و فاصله از مرز زمین، همه در این مقررات تعریف شده‌اند. همچنین، شهرداری‌ها نیز ممکن است ضوابط خاص خود را در مناطق مختلف داشته باشند.
رعایت این قوانین باعث می‌شود طرح بدون مشکل مجوز بگیرد و در آینده به دلیل تخلفات مجبور به اصلاح یا جریمه نشود.
یکی از نکات حیاتی در طراحی پلان، رعایت ابعاد استاندارد است. برای مثال:
این ابعاد به طراح کمک می‌کند تا فضاها نه تنگ و خفه شوند و نه بی‌هدف و تلف‌شده. همچنین باعث می‌شود مبلمان به‌درستی در فضاها جای گیرد.
یک پلان حرفه‌ای باید شامل اطلاعات فنی دقیق باشد. این اطلاعات شامل مقیاس، ارتفاع فضاها، نوع مصالح دیوار، جهت شمال، برچسب‌گذاری فضاها و ابعاد دقیق هر اتاق است. این اطلاعات به تیم‌های اجرا و نظارت کمک می‌کند تا بدون ابهام، پروژه را پیش ببرند.
در کنار این موارد، جدول درب و پنجره (Door & Window Schedule)، جداول سطح زیر بنا، و مقاطع و نماهای مرتبط نیز معمولاً همراه با پلان ارائه می‌شود.
AutoCAD یکی از پرکاربردترین نرم‌افزارهای طراحی پلان در ایران و جهان است. این نرم‌افزار دوبعدی و سه‌بعدی به معماران اجازه می‌دهد تا پلان‌ها را با دقت میلی‌متری ترسیم کنند. محیط کاری AutoCAD ممکن است خشک و پیچیده به نظر برسد، اما دقت بالا، امکانات شخصی‌سازی و خروجی‌های قابل چاپ آن را به انتخاب اول معماران تبدیل کرده است.
Revit نرم‌افزاری است که به جای ترسیم خطوط، از المان‌های سه‌بعدی هوشمند برای مدل‌سازی ساختمان استفاده می‌کند. این روش به نام BIM (Building Information Modeling) معروف است و امروزه در پروژه‌های بزرگ دولتی و بین‌المللی اجباری شده است.
پلان‌هایی که در Revit ترسیم می‌شوند، به‌صورت خودکار با نماها، مقاطع و لیست مصالح هماهنگ می‌مانند. بنابراین خطای انسانی در پروژه به حداقل می‌رسد و بهره‌وری افزایش می‌یابد.
علاوه بر AutoCAD و Revit، نرم‌افزارهایی مانند SketchUp برای مدل‌سازی سریع مفهومی، ArchiCAD برای طراحی یکپارچه، و حتی Rhino برای فرم‌های خلاقانه، در معماری مورد استفاده قرار می‌گیرند.
انتخاب ابزار مناسب به هدف پروژه، بودجه، زمان‌بندی و تجربه معمار بستگی دارد. برخی طراحان از ترکیب چند نرم‌افزار برای رسیدن به بهترین نتیجه استفاده می‌کنند.
یکی از خطاهای رایج، طراحی فضاهایی بدون نور طبیعی یا تهویه مناسب است. مثلاً قرار دادن حمام و سرویس بهداشتی در مرکز خانه بدون فن مناسب، یا طراحی اتاق خواب‌هایی بدون پنجره. این موارد علاوه بر مشکلات بهداشتی، نقض مقررات ساختمانی هم محسوب می‌شود.
گاهی طراحی پلان به گونه‌ای است که ارتباط فضاها با هم منطقی نیست. مثلاً آشپزخانه در دورترین نقطه از غذاخوری یا سرویس مهمان در کنار اتاق خواب خصوصی. این نوع اشتباهات نشان‌دهنده عدم توجه به تجربه کاربر نهایی است.
حتی یک اشتباه کوچک در ابعاد می‌تواند به یک فاجعه بزرگ منجر شود. مثلاً عرض نامناسب پله‌ها، سقف‌هایی با ارتفاع غیر استاندارد، یا راهروهایی که مانع جابجایی مبلمان هستند. توجه دقیق به مقیاس و اندازه‌ها کلید موفقیت پلان است.
پلان معماری اولین سند رسمی است که پس از تأیید نهایی، وارد فاز اجرایی پروژه می‌شود. پیمانکار، مهندس عمران، برق‌کار، لوله‌کش و حتی مسئول دکوراسیون داخلی، همه به پلان برای آغاز کار نیاز دارند. این نقشه نقشه‌ی راه تیم اجراست؛ بدون آن، حتی یک دیوار هم نمی‌تواند به‌درستی بنا شود.
برای مثال، موقعیت دقیق ستون‌ها، دیوارها، درها، محل عبور لوله‌ها و کابل‌ها، همگی در پلان معماری مشخص شده‌اند. اگر اشتباهی در پلان باشد، کل ساختار زیر سوال خواهد رفت. به همین دلیل، معماران و مهندسان ناظر قبل از اجرای پروژه، جلسات فنی زیادی برای بررسی دقیق نقشه‌ها برگزار می‌کنند.
پلان معماری تنها نقشه موجود نیست؛ بلکه نقشه‌های سازه، برق، تاسیسات مکانیکی، نما و جزئیات اجرایی هم وجود دارند. نقش پلان معماری در این میان، هماهنگ کردن همه‌ی این نقشه‌هاست.
برای مثال، اگر در پلان معماری آشپزخانه در شرق خانه طراحی شده باشد، نقشه برق باید کلیدها و پریزها را برای آن محل طراحی کند. اگر سقف شیب‌دار در پلان مشخص باشد، پلان تاسیسات باید مسیر لوله‌کشی را بر اساس آن تنظیم کند. به همین دلیل، هماهنگی بین نقشه‌ها بر اساس پلان معماری یک اصل مهم در اجرای موفق پروژه است.
یکی از محبوب‌ترین گرایش‌های سال‌های اخیر، طراحی باز یا Open Plan است. در این روش، فضاهای عمومی خانه مانند آشپزخانه، غذاخوری و نشیمن به‌صورت یکپارچه و بدون دیوار طراحی می‌شوند. این کار باعث ایجاد حس گستردگی، نور بیشتر و ارتباط بهتر بین اعضای خانواده می‌شود.
این نوع طراحی بیشتر در آپارتمان‌ها، دفاتر کار مدرن و خانه‌های لوکس دیده می‌شود. البته نیازمند طراحی دقیق برای کنترل صدا، نور، بو و جریان هواست.
در دوران پساکرونا، تقاضا برای فضاهای چندمنظوره افزایش یافته است. مثلا یک اتاق می‌تواند هم محل کار، هم فضای مطالعه، و هم اتاق مهمان باشد. طراحی پلان‌ها باید به‌گونه‌ای باشد که قابلیت انعطاف و تغییر در طول زمان را داشته باشند.
امروزه پلان‌ها نه تنها فضاهای فیزیکی را تعریف می‌کنند، بلکه تجهیزات هوشمند مانند سیستم‌های روشنایی، گرمایش، امنیت و اینترنت اشیاء را هم در بر می‌گیرند. طراحی محل قرارگیری سنسورها، دوربین‌ها، سیستم صوتی و سایر امکانات هوشمند بخشی از پلان‌های معماری مدرن شده است.
طراحی پلان باید به گونه‌ای باشد که از نور طبیعی، جریان باد، و سایه به‌صورت حداکثری استفاده کند. مثلا استفاده از پنجره‌های دو جداره در جهت جنوب یا طراحی تراس‌هایی که تابستان‌ها سایه ایجاد می‌کنند، از راهکارهای طراحی پایدار هستند.
پلان‌هایی که با ابعاد منطقی و فضای غیر تلف‌شده طراحی شوند، مصرف انرژی کمتری دارند. همچنین در مراحل ساخت، نیاز به مصالح اضافی نخواهد بود. طراحی صحیح حتی می‌تواند مصرف سیستم‌های سرمایش و گرمایش را تا ۳۰٪ کاهش دهد.
پلان‌هایی که فضاهای سبز، نورگیرها، حیاط مرکزی و تراس را در خود جای داده‌اند، نه‌تنها زیباتر هستند، بلکه حس طبیعت و آرامش را وارد فضای زندگی می‌کنند. این نوع طراحی هم در ساختمان‌های مسکونی و هم در محیط‌های اداری بسیار مؤثر است.
در ویلاها، پلان‌ها اغلب آزادتر و خلاقانه‌تر طراحی می‌شوند. وجود حیاط، استخر، تراس و محوطه‌سازی در این نوع پروژه‌ها اهمیت دارد. پلان ویلا باید با طبیعت و اقلیم منطقه هماهنگ باشد.
در طراحی پلان آپارتمان، چالش‌هایی مثل محدودیت فضا، نورگیری، و سر و صدا مطرح هستند. پلان باید به‌گونه‌ای طراحی شود که حتی در فضای محدود، راحتی و کارایی حفظ شود.
در این پروژه‌ها، اصولی مانند دسترسی سریع، دید کافی، امنیت، و فضای انتظار اهمیت زیادی دارند. طراحی باید به‌گونه‌ای باشد که بهره‌وری کارکنان بالا رود و تجربه‌ی مشتری بهبود یابد.
پلان معماری، فراتر از یک نقشه ساده است؛ این یک زبان بصری است که ارتباط میان طراحی، ساخت و استفاده را برقرار می‌کند. بدون یک پلان دقیق، حتی زیباترین پروژه‌ها نیز محکوم به شکست هستند. از تحلیل نیاز کارفرما تا ترسیم دقیق در نرم‌افزار، از تطابق با ضوابط ساختمانی تا بهره‌گیری از ترندهای مدرن، هر مرحله از طراحی پلان، نقشی کلیدی در موفقیت پروژه ایفا می‌کند.
اگر قصد ساخت خانه‌ای رویایی، دفتر کاری مدرن، یا حتی یک پروژه تجاری نوآورانه را دارید، اولین و مهم‌ترین گام شما، طراحی یک پلان معماری دقیق، خلاقانه و کارآمد است. با انتخاب یک معمار حرفه‌ای و استفاده از ابزارهای مناسب، می‌توانید پایه‌ای محکم برای ساختمان آینده‌تان بسازید.
به یاد داشته باشید، یک پلان معماری خوب نه‌تنها نیازهای امروز را پوشش می‌دهد، بلکه آینده را نیز در نظر دارد. پس اگر در مسیر ساخت‌وساز هستید، طراحی پلان را جدی بگیرید، چون همان‌جایی است که همه چیز آغاز می‌شود.
پلان معماری نمای کلی از فضاها، چیدمان، و عناصر داخلی ساختمان است، در حالی که پلان سازه‌ای روی اجزای مقاومتی مانند ستون، تیر، فونداسیون و دیوارهای باربر تمرکز دارد.
بسته به پیچیدگی پروژه، طراحی اولیه پلان معماری ممکن است بین ۳ روز تا چند هفته زمان ببرد. پروژه‌های بزرگ و خاص معمولاً زمان بیشتری نیاز دارند.
در موارد محدود بله، اما توصیه نمی‌شود. تغییرات بعد از شروع ساخت ممکن است هزینه‌های بالا و تأخیر در پروژه ایجاد کند.
برای ترسیم دقیق AutoCAD عالی است، برای مدل‌سازی سه‌بعدی Revit توصیه می‌شود، و برای طرح‌های مفهومی سریع، SketchUp گزینه مناسبی است.
بله، در بیشتر شهرها و مناطق، ارائه‌ی پلان معماری به شهرداری برای صدور مجوز ساخت‌وساز اجباری است و باید با ضوابط رسمی هماهنگ باشد.
